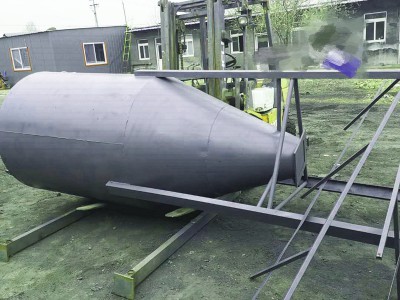

点击图片查看原图木工旋风除尘器为牛角弯体椎斜底型除尘器，入口含尘浓度应低于50克/m3， 入口速度不小于18米/秒，粉尘微粒不大于1毫米，适用于一般工业通风除尘系统，工业尾气中处重物料回收，如冶金、电力、机械加工、石油化工、建材等部门，再加适当内称后，可用于磨损较大或有腐蚀性的场合，但不能用粘性粉尘。
木工旋风除尘器的组成及内部气流
1-筒体;2-锥体;3-进气管;4-排气管;5-排灰口;6-外旋流;7-内 旋流;8-二 次流;9-回流区。
木工旋风除尘器自进气管流入的另一小部分气体则向除尘器顶盖流动，然后 沿排气管外侧向下流动。当到达排气管下端时，即反转向上、随 上升的内旋气流一同从排气管排出。分散在这一部分气流中的粉 尘粒子也随同被带走。
木工旋风除尘器对于含有木块等混合碎料的含尘气流，其分离效率可达99.5，阻力小，具有结构新颖、外形尺寸小、处理风量大、重量轻、分离效率高等特点。
木工旋风除尘器结构
木工除尘器结构简单、紧凑、钢耗量低，对比重较轻的纤维性粉尘，如锯屑、刨花、石棉粉末、烟草等有较高的捕集能力。
木工旋风除尘器为了满足越来越严格的劳动保护、环境保护及产品加工精度的要求，木工制造企业对生产过程中产生的粉尘必须进行有效的处理。木工制造业生产过程中产生的大量微尘和锯屑粉尘，不仅会粘附在设备和工件表面影响加工质量，造成工件报废或设备出现经常性故障，而且污染了作业环境，导致硅肺病。因此车间必须进行有效的通风换气，及时排走产生的粉尘，并对含尘空气进行净化，以保持设备和工件表面的干净。
